ШВП

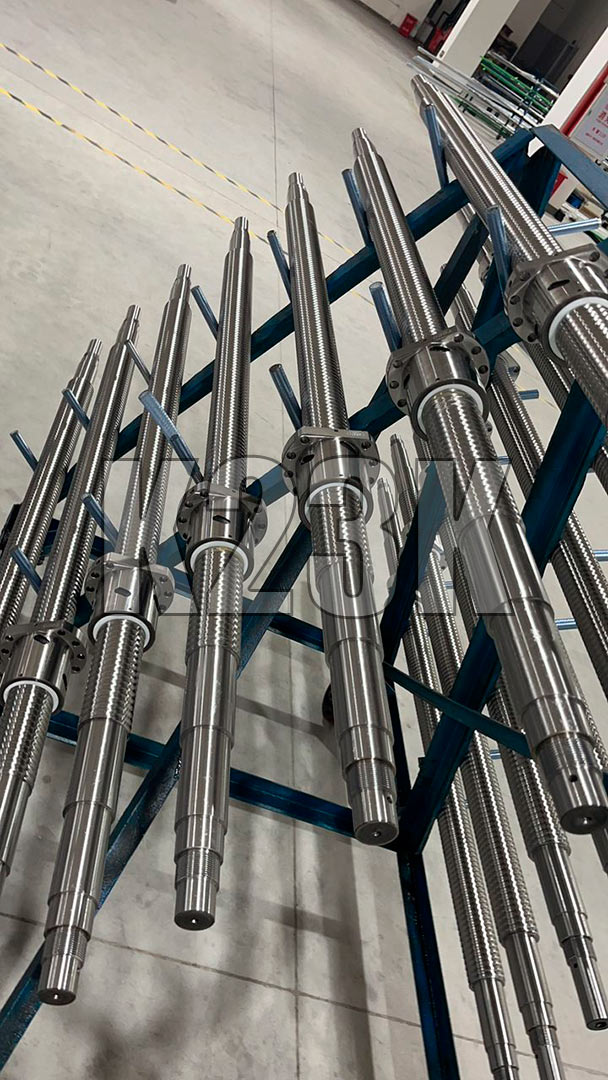

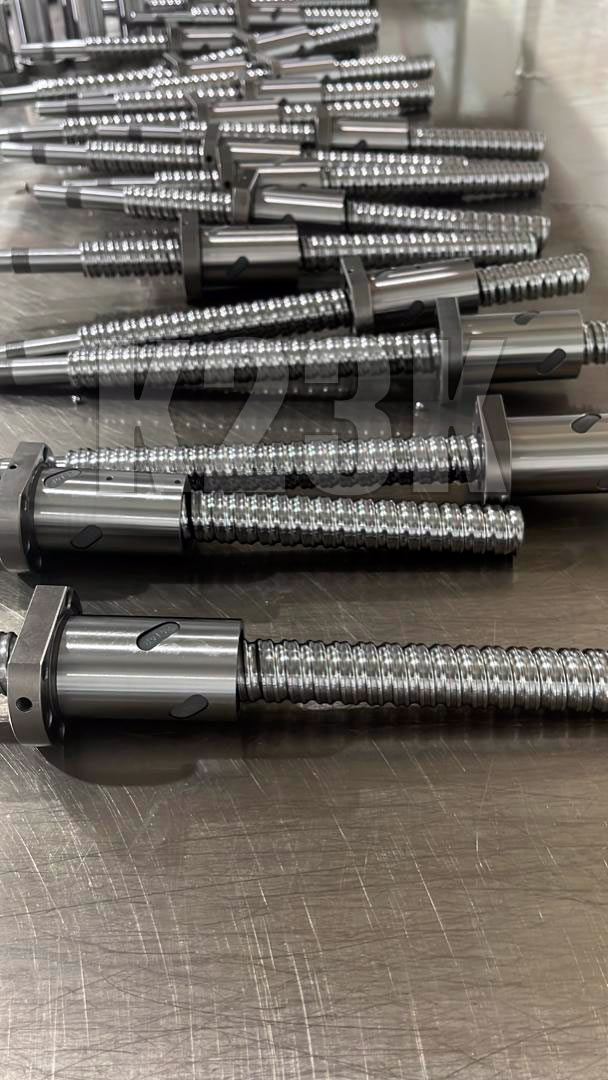

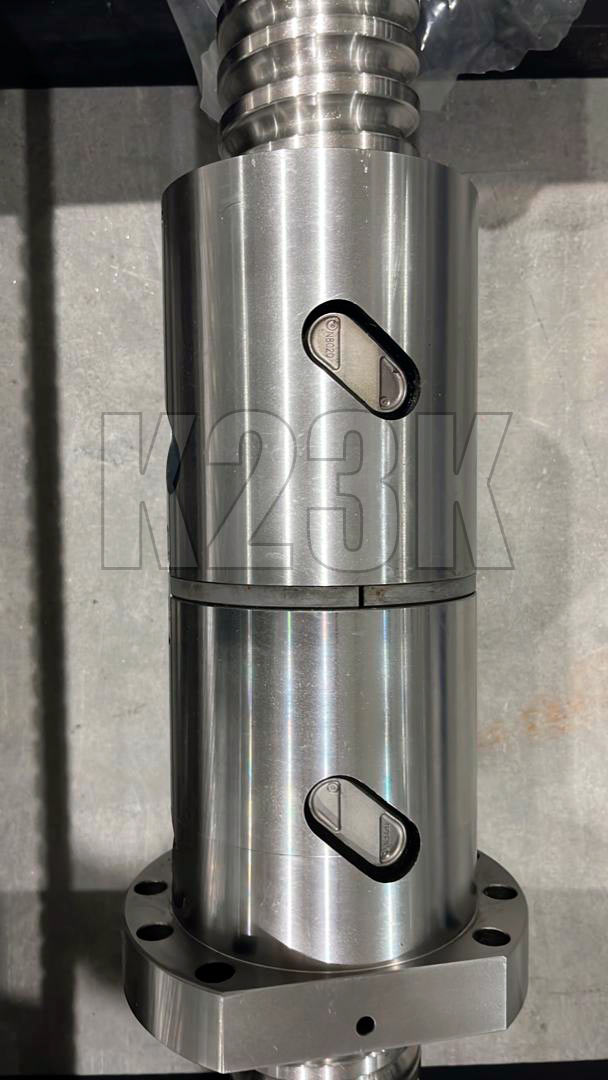

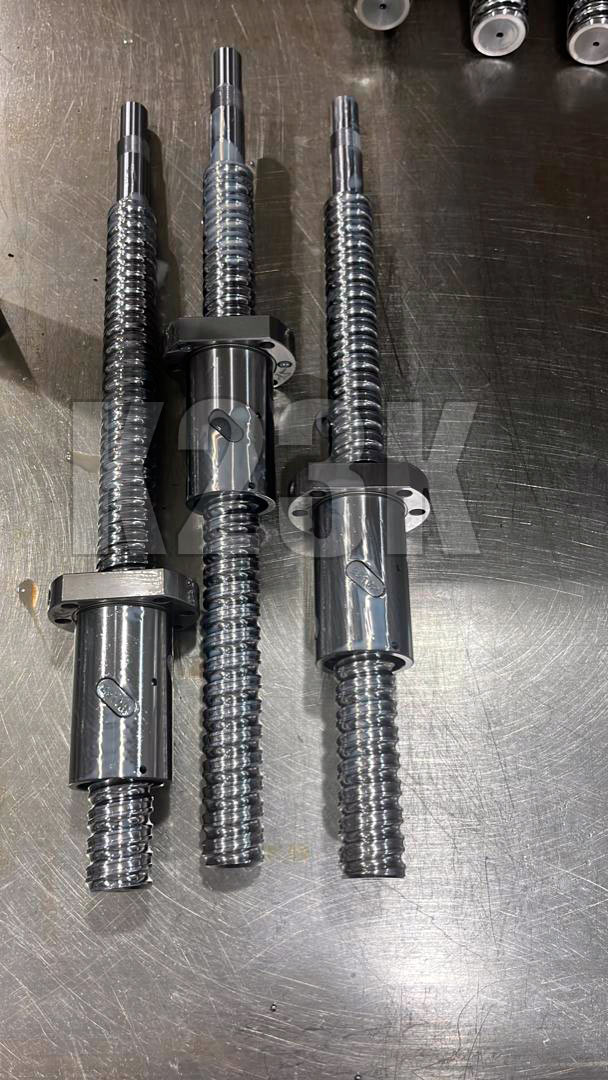

Изготовление шарико-винтовых пар по чертежам заказчиков — индивидуальное производство

Компания «К23К» является официальным дилером в России компании «TOCO MOTION» — ведущего китайского производителя широкой линейки шариково-винтовых передач.

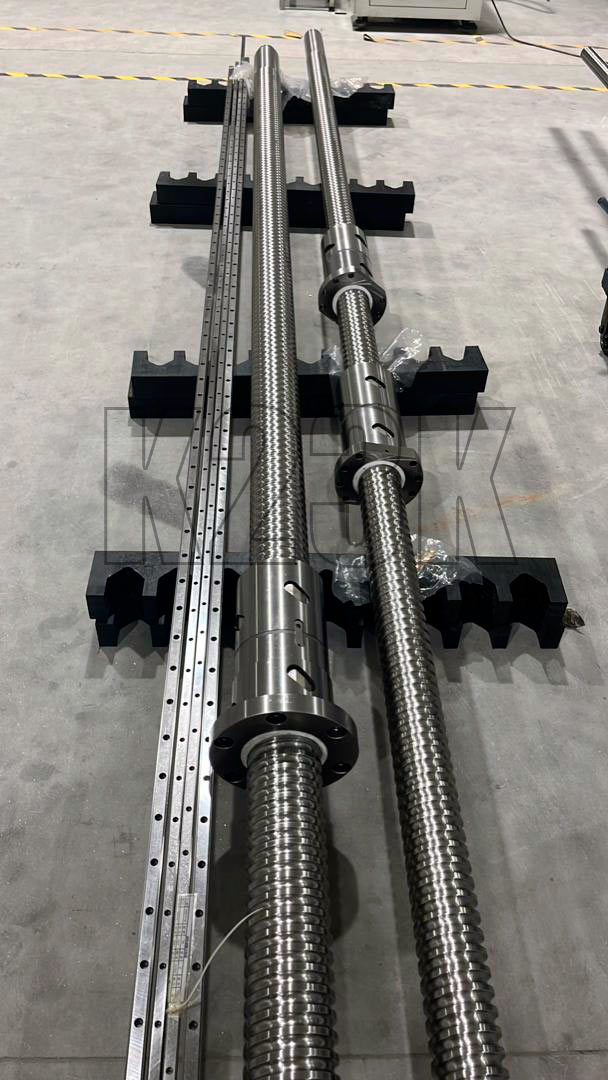

Параметры изготавливаемых ШВП

Класс точности ШВП: С3, С5, С7.
Длина ШВП: 400 — 9000 мм.
Диаметр ШВП: 4 — 200 мм.
Сроки поставки ШВП:
от 55 до 105 календарных дней.

Покрытие ШВП

а) сталь + белое покрытие мартенситной нержавеющей сталью;

б) сталь + темное покрытие аустенитной нержавеющей сталью.

Расшифровка обозначения ШВП компании TOCO MOTION

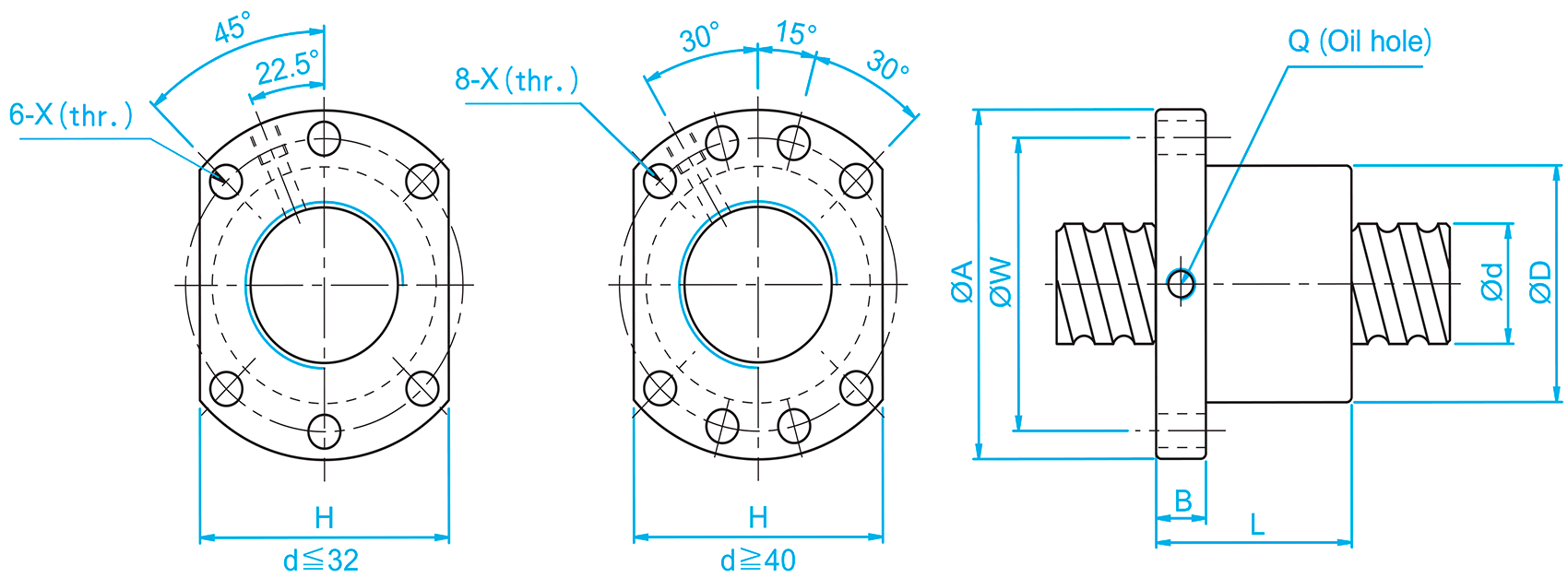

SFU R 025 05 T4 D G C5-600-P1-B2+N3 N3

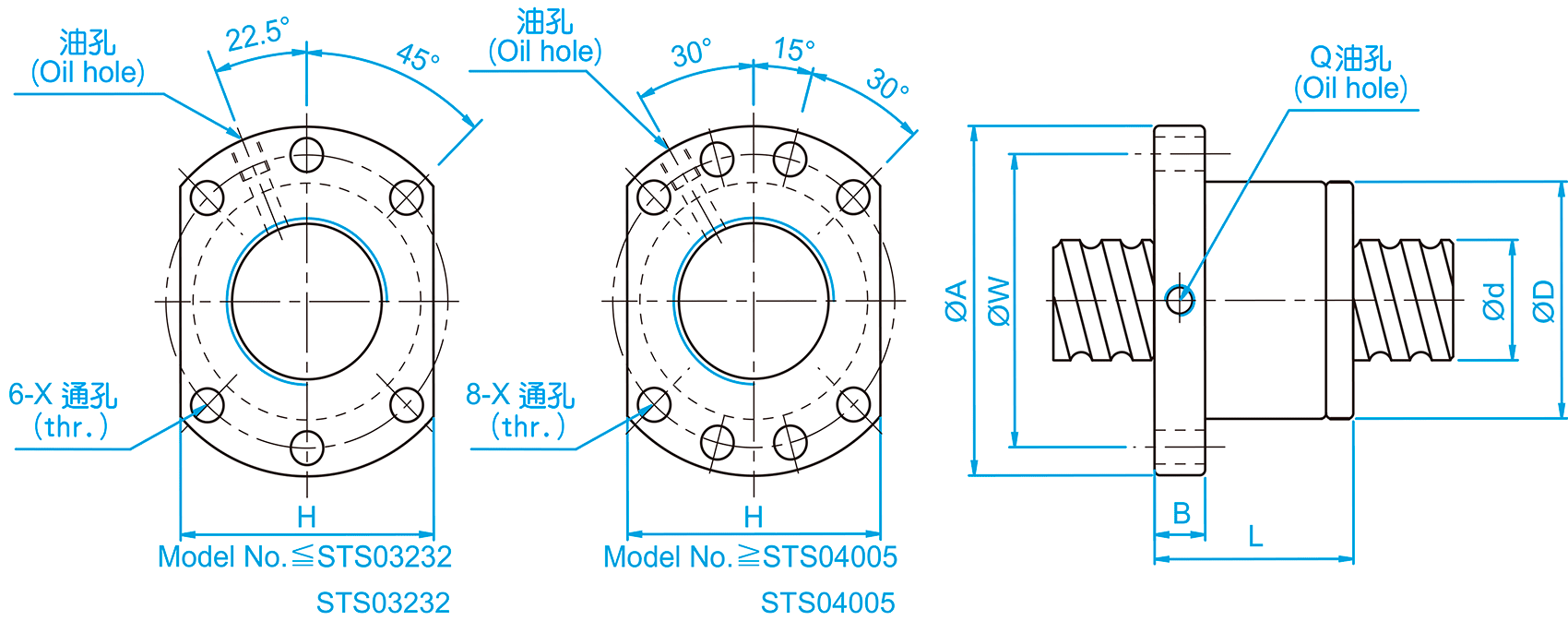

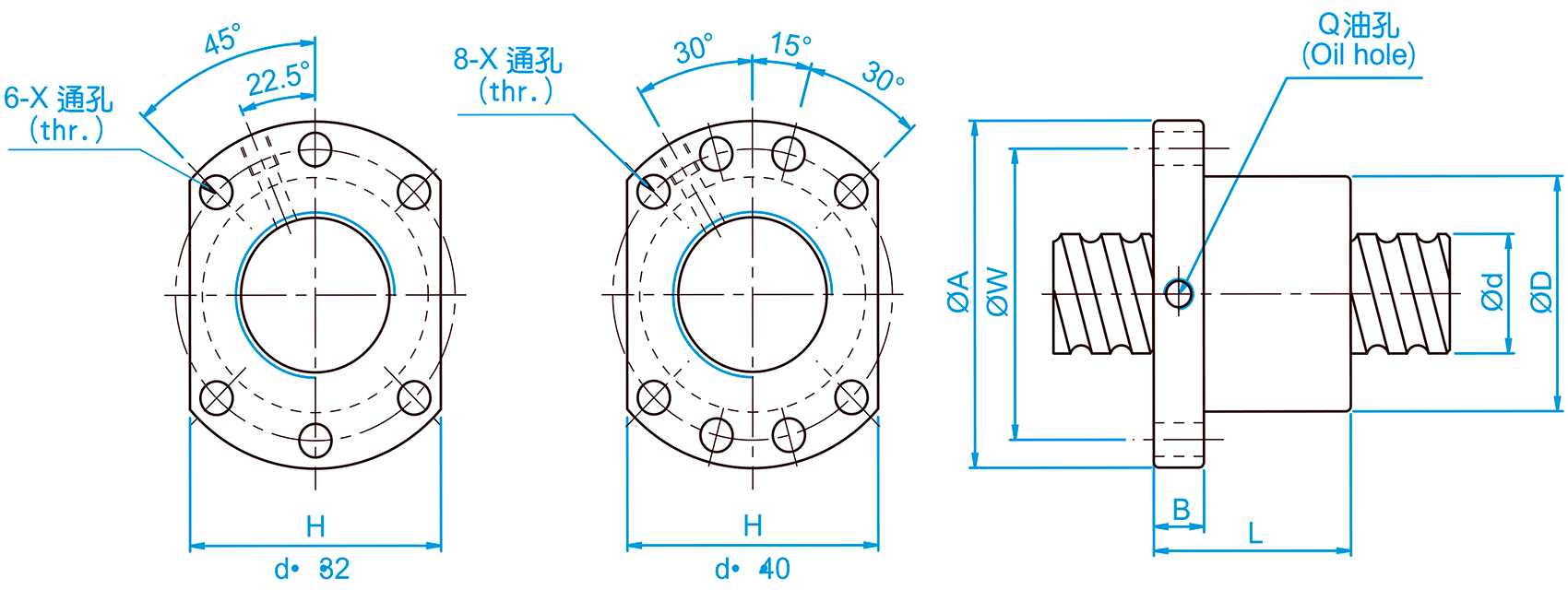

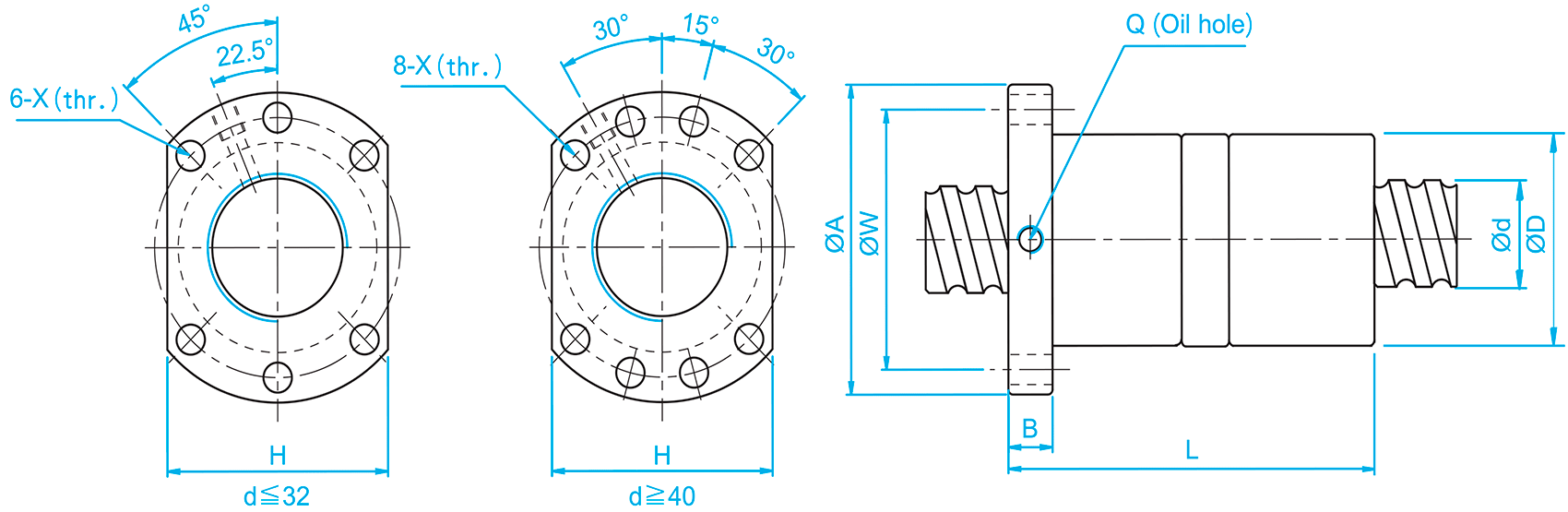

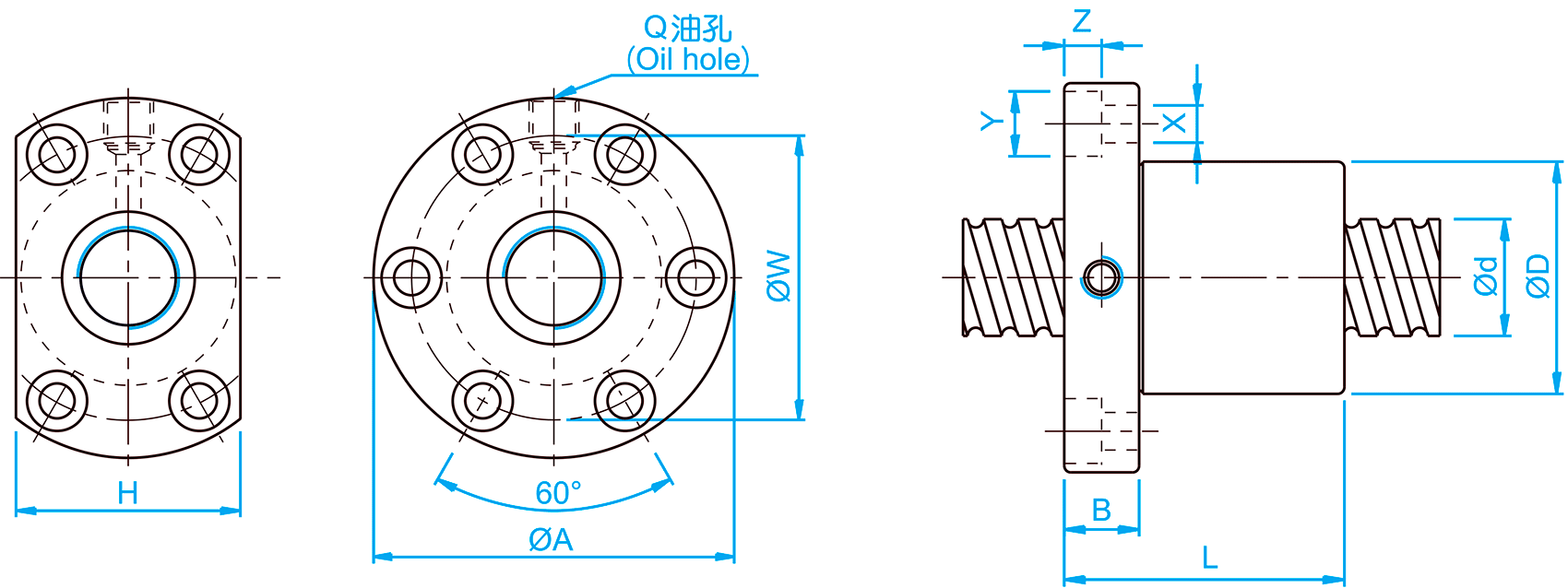

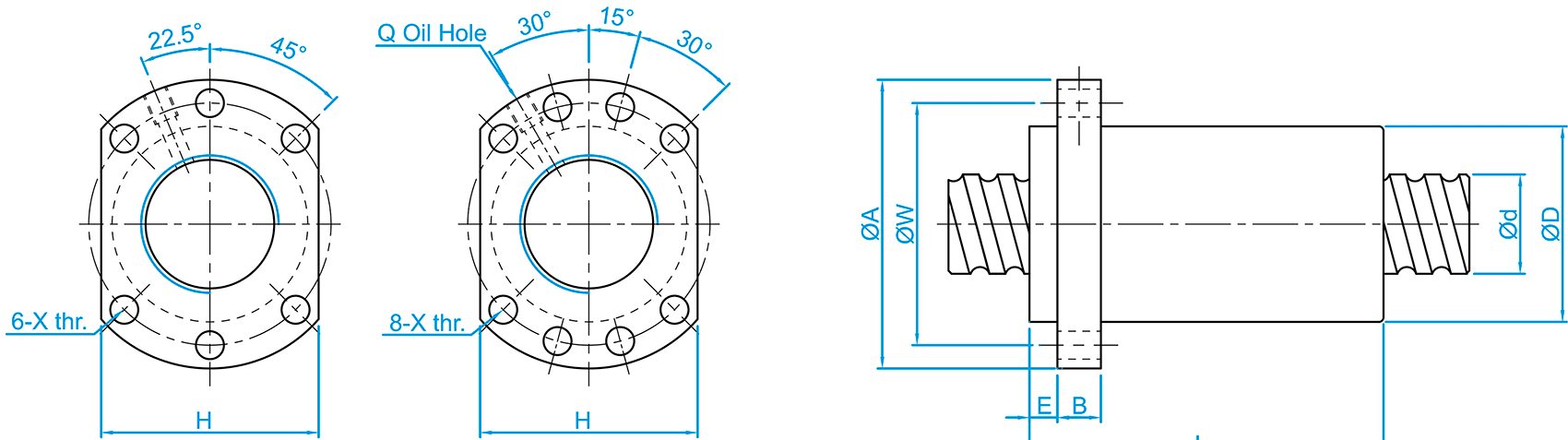

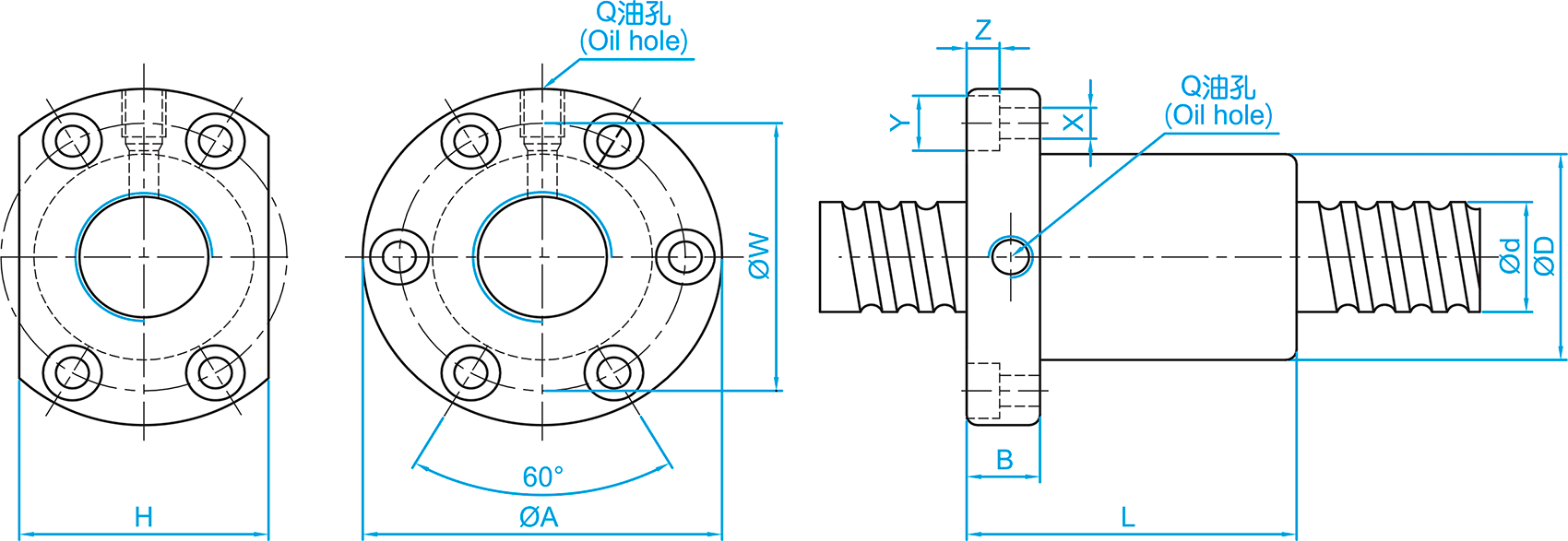

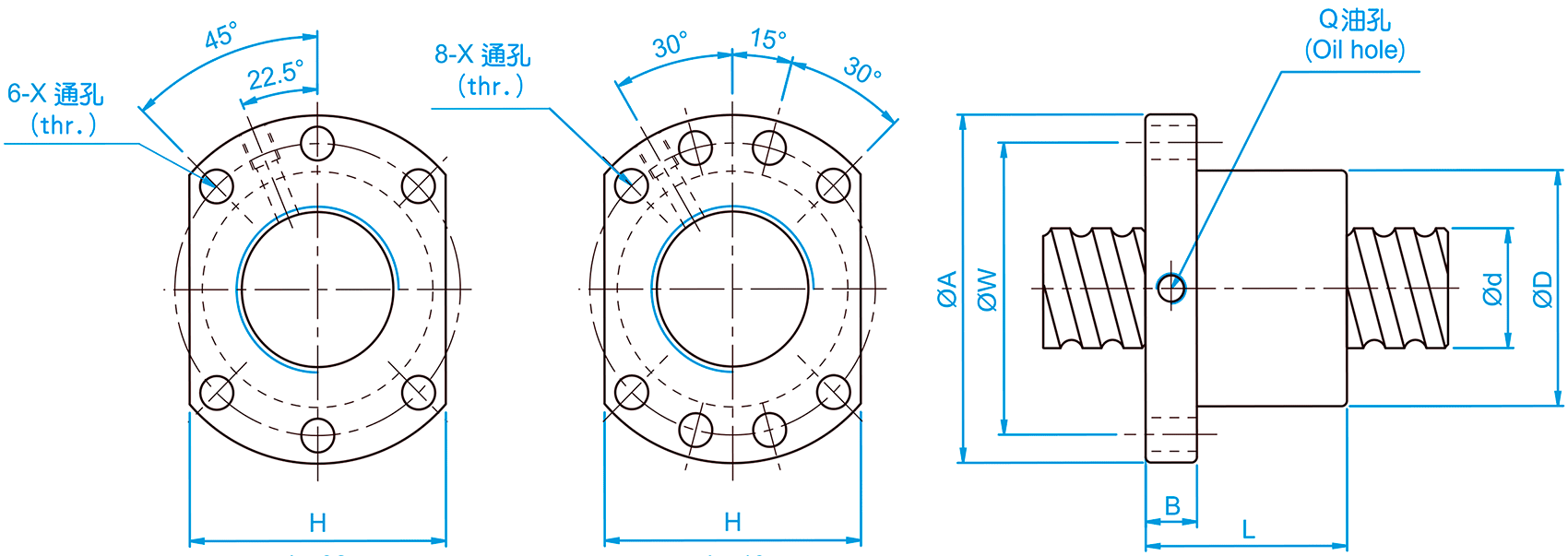

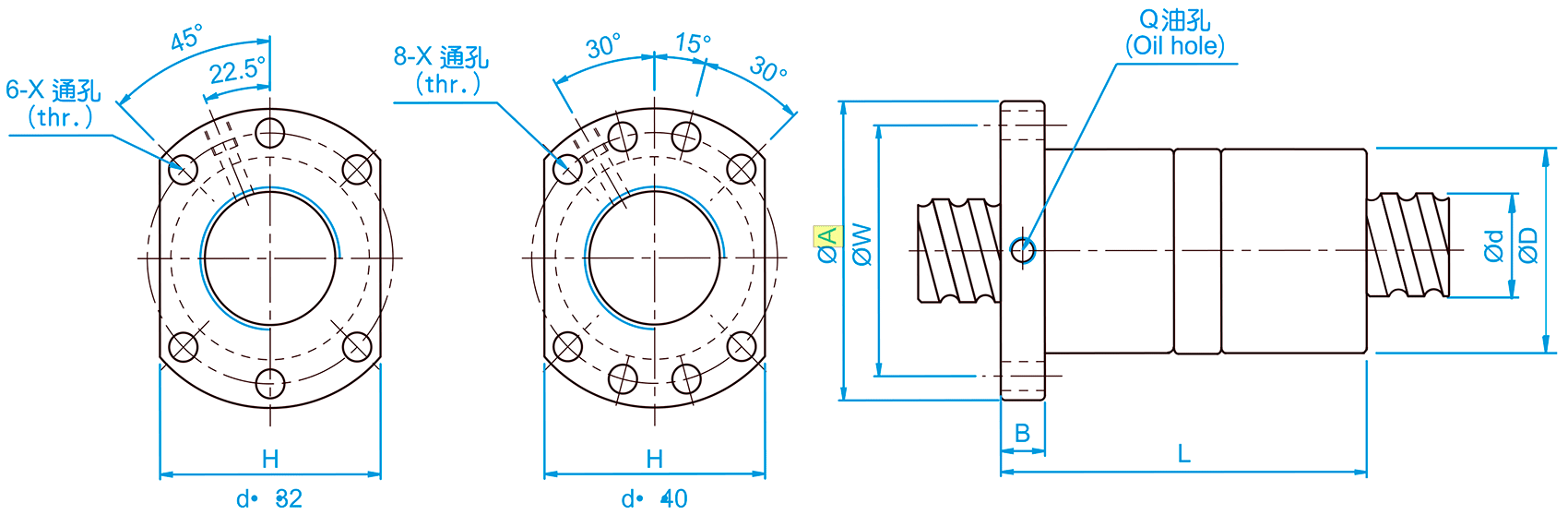

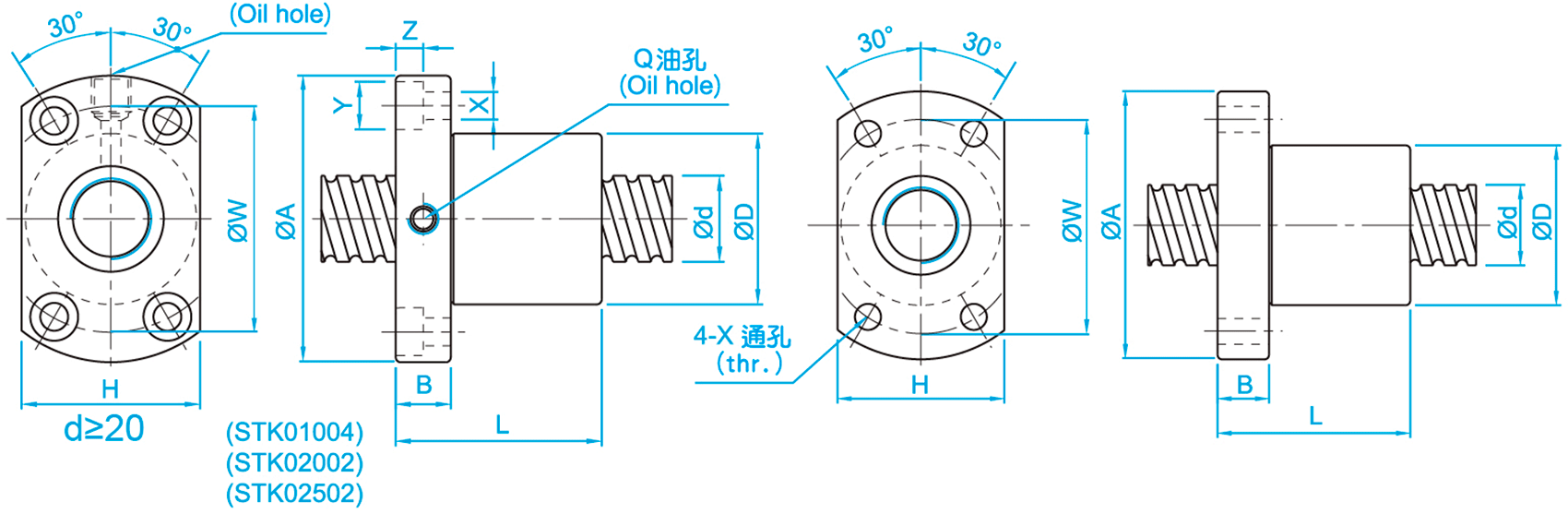

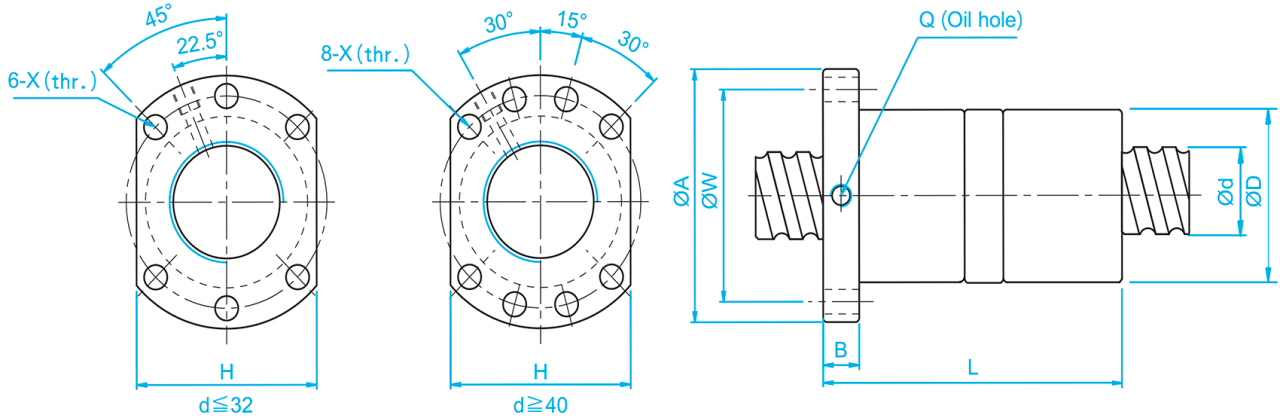

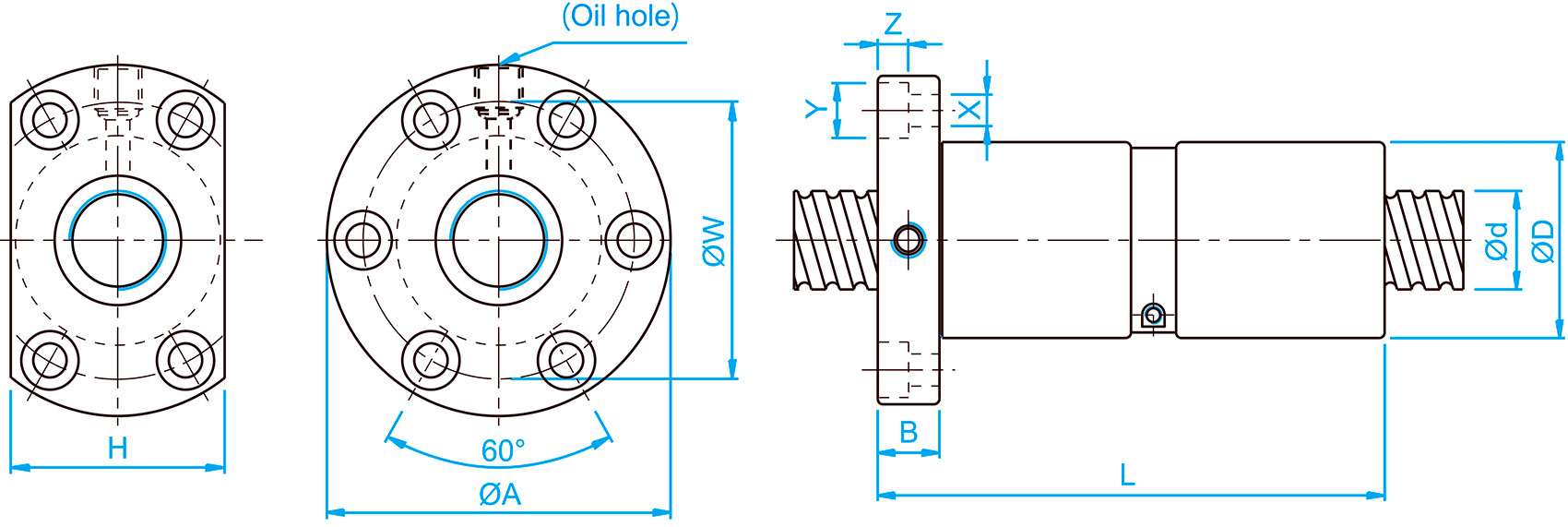

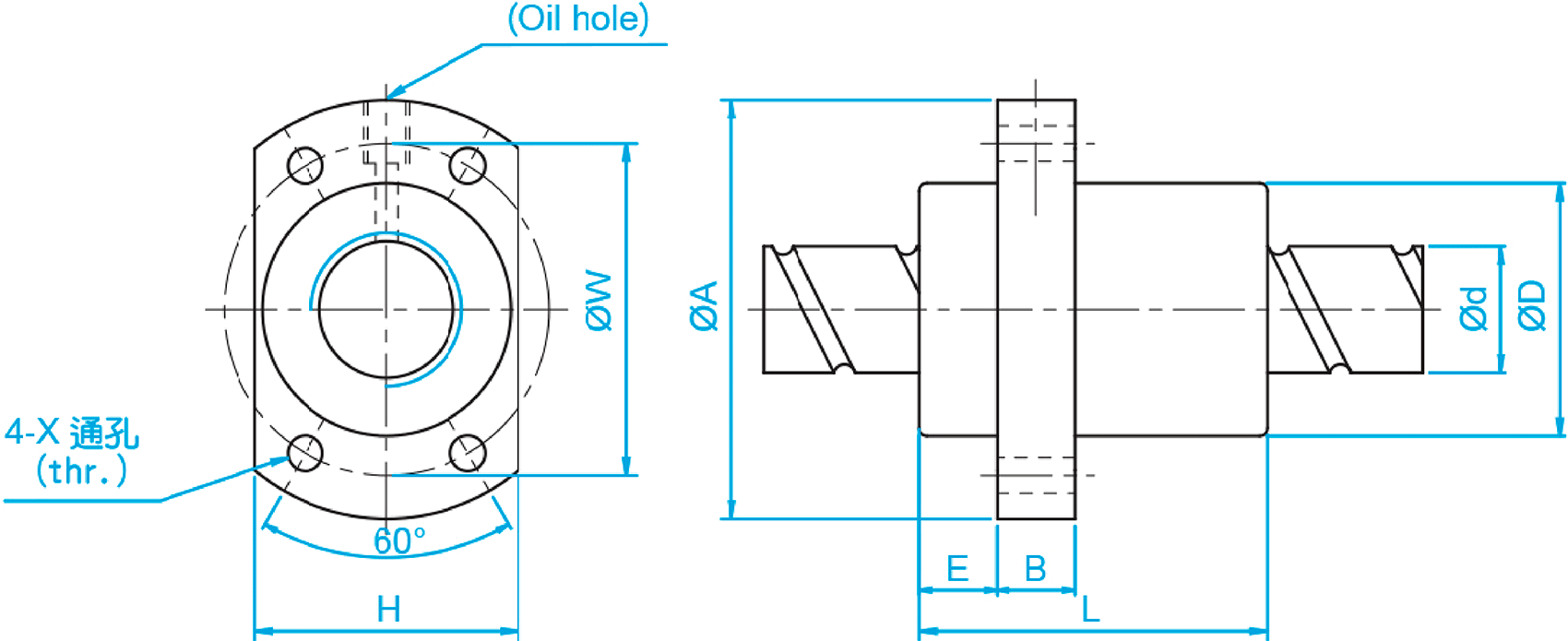

Наиболее часто изготавливаемые серии ШВП по классификации гайки

Применяемые марки стали для изготовления ШВП

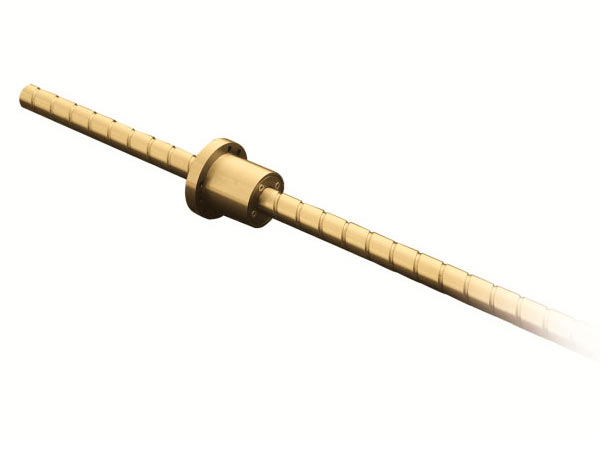

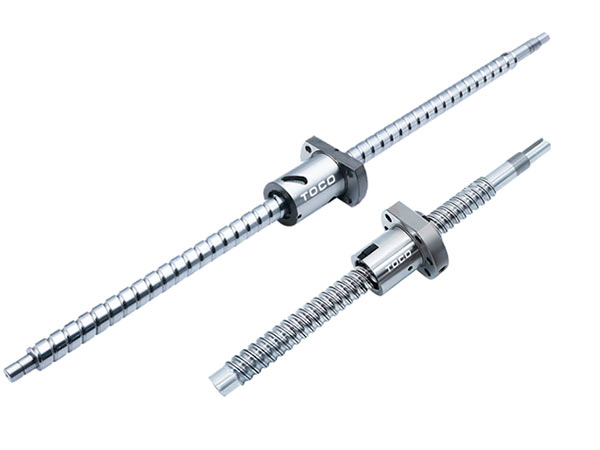

Шариково-винтовая передача — это разновидность линейного привода, превращающего вращательное движение в поступательное. Отличительная особенность ШВП — высокий КПД за счёт крайне малого трения, что достигается взаимодействием винта не напрямую с гайкой, а через шарики.

ШВП применяется для точного позицирования суппортов, бабок, шпинделей, кареток — подвижных частей станков. Благодаря минимальному стандартизированному зазору можно рассчитать и передать в PLC станка данные, которые позволят очень точно позицировать эти подвижные части, что влияет на точность исполнения работы и выходные параметры изготавливаемых или обрабатываемых деталей.

В зависимости от применения различают 2 основные группы ШВП:

• транспортная (обычная, с зазором). Такие передачи с низкой точностью за счет наличия осевого люфта используют для перемещений, которые измеряют отдельно, не учитывая угол винтового поворота. Примеры: передвижения с небольшим сопротивлением (в дверных, вентильных приводах), решение транспортных задач (в подъемниках), станочное оборудование;
• позиционная (с натягом, прецизионная). Применяют при необходимости решения высокоточной задачи. При этом не допускается холостое движение. В таких случаях передачи предполагают наличие прочных связей гаек и узлов. Снижается стержневая динамическая нагрузка благодаря строгой зависимости винтовых оборотов от гаечных перемещений.

К каждой из этих групп предъявляют свои требования, включая и по классу точности — ОСТ 2 Р31-4-88 регламентирует точность ШВП в России, определяя следующие классы:

• для транспортных (Т): Т1, Т3, Т5, Т7, Т9, Т10;
• для позиционных (П): П1, П3, П5, П7.

Иностранные стандарты DIN 69051, Part 3 ISO 3408-3 предусматривают следующие классы точности передач:

• для транспортных: С0, С1, С3, С5, С7, С10;
• для позиционных: С0, С1, С3, С5.

Одним из основных параметров точности является значение кинематической точности ШВП.

• V300р — ширина полосы колебаний кинематической погрешности в пределах 300 мм измеряемой длины резьбы;
• V2πр — ширина полосы отклонения пульсаций кинематической погрешности в пределах одного оборота, т.е. в пределах хода Рh резьбы.

Допускаемые значения нормируемых показателей регламентированы ОСТ 2 РЗ1-4-88, в котором учтены требования ИСО.

Допускаемые значения показателей V300р и V2πр, мм

К23К изготавливает ШВП на проверенных китайских заводах с хорошей репутацией среди своих основных потребителей в Европе и Америке. Пишите и звоните — качество и сроки гарантируем!
